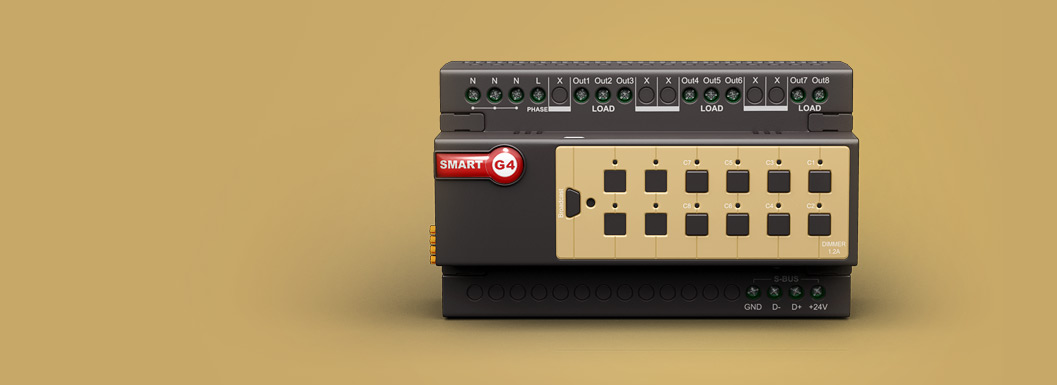

Dimmerid

SB-DIM2c6A-DN, SB-DIM4c3A-DN, SB-DIM6c2A-DN, SB-DIM8c1A-DN

Smartbus tootevalikust on võimalik valida erinevate dimmermoodulite vahel:
SB-DIM2c6A-DN - 2 kanaliga, iga kanal 6 amprit
SB-DIM4c3A-DN - 4 kanaliga, iga kanal 3 amprit
SB-DIM6c2A-DN - 6 kanaliga, iga kanal 2 amprit
SB-DIM8c1A-DN - 8 kanaliga, iga kanal 1,5 amprit
Seade on Din liistule paigaldatav. On olemas ülekoormuse, kuumenemise ning lühise vastane kaitse. Toitesüsteem 1 faas 230V/110V AC 50-60Hz. Dimmeri kanalitel on ledindikatsioonituled ning kanaleid on võimalik manuaalselt lülitada. Seadet saab programmeerida valgustust juhtima ilma arvutit kasutamata. Antud funktsioon sobib elektrikule oma töö testimiseks.

Eripärad

  • Salvestatavad konfiguratsioonid

Rakendused

  • Esifrondi äralõikamisega transformaatorid
  • hõõgpirnid
  • halogeenvalgusallikad

Kasutajaliidesed

  • Nupud kanalite käsitsi lülitamiseks (sees/väljas/auto)
  • LED oleku näidik
  • Diagnostika ja BROADCAST

Juhtimisliidesed

  • 3 RS485 S-BUS jadaporti
  • Mini USB liides püsivara uuendamiseks

Paigaldus ja programmeerimine

  • Paigaldatav 35mm DIN liistule
  • Kanalite manuaalne seostamine seinalüliti nuppudega (DDP, 3B, 4B, 6B)

Toide

  • 24V DC taluvusega 8-36V 80-240V, 50-60Hz ühefaasiline toide
  • Tarbimine: 25-35mA
  • 1 Liin
  • 3 Neutraali
  • Maksimaalne juhi ristlõige: 2×2.5mm² või 1×4mm²

Väljundid

  • FPC (Poolperioodi esifrondi äralõikamisega) dimmitud väljundid:
  • 2×6A (mudel SB-DIM-2c6A-DN)
  • 4×3A (mudel SB-DIM-4c3A-DN)
  • 6×2A (mudel SB-DIM-6c2A-DN)
  • 1 COM väljund
  • 1 OUT väljund kanali kohta (juhi maksimaalne ristlõige 4mm²)

Seadme kaitse

  • Ülekuumenemise kaitse
  • Ülekoormuse kaitse
  • Lühiühenduse kaitse
  • Polaarsuse pöörde kaitse

Maksimaalne koormus

  • Soovituslik maksimaalkoormus 10A

Töökeskkond

  • Õhutemperatuur vahemikus -10-45˚C
  • Suhteline niiskustase 10-93%

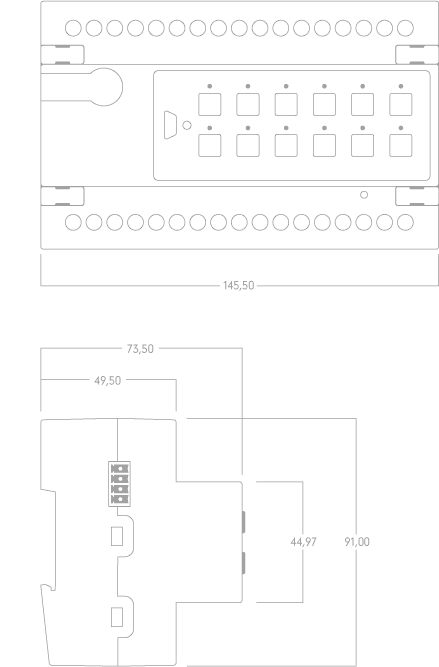

Mõõdud ja kaal

  • Laius:145mm
  • Kõrgus:91mm
  • Sügavus:75mm
  • Pakendatud kaal:700g
